Quando lavori con i liquidi nei sistemi moderni, devi controllarne il movimento. Una valvola a farfalla sanitaria ti consente di farlo in modo rapido e sicuro. Il suo design mantiene le cose pulite, il che è importante nelle industrie alimentari e mediche. Molti esperti scelgono questa valvola per usi puliti perché offre:
Elevata pulizia per i luoghi sanitari
Controllo del flusso facile e veloce
Pulizia e disinfezione semplici
Facile adattamento a diversi sistemi
Materiali sicuri come acciaio inossidabile e gomma-per uso alimentare
Puoi fidarti di una valvola a farfalla sanitaria per mantenere il tuo processo sicuro e funzionante.
Punti chiave
Le valvole a farfalla sanitarie aiutano a mantenere le cose molto pulite nel settore alimentare e medico. La loro forma impedisce l'ingresso di germi e facilita la pulizia.
Queste valvole consentono di controllare il flusso in modo rapido e semplice. Puoi girare leggermente la maniglia per aprirla o chiuderla rapidamente. Questo aiuta a risparmiare tempo durante il lavoro.
L'acciaio inossidabile e la gomma-adatta agli alimenti rendono queste valvole robuste e sicure. Non si arrugginiscono e aiutano a mantenere le cose pulite, il che è molto importante.
È necessario prendersi cura spesso della valvola affinché funzioni bene. Puliscilo molto, lubrifica le parti mobili e verifica la presenza di problemi per mantenere il sistema sicuro.
Le valvole a farfalla sanitarie possono essere utilizzate in molti sistemi diversi. Funzionano meglio a bassa pressione e possono spostare sia liquidi che gas.
Che cos'è una valvola a farfalla sanitaria
Definizione
Una valvola a farfalla sanitaria aiuta a controllare il flusso del liquido in luoghi puliti. È speciale perché segue rigide norme igieniche. Lo vedi utilizzato nell'industria alimentare, delle bevande, della produzione della birra, biofarmaceutica e della chimica fine.
Le parti principali di una valvola a farfalla sanitaria sono realizzate in acciaio inossidabile. Questo metallo non arrugginisce e mantiene le cose pulite.
La valvola ha un corpo diviso, un disco al centro, uno stelo e un modo per aprirlo o chiuderlo. Queste parti lavorano insieme per far passare il liquido o fermarlo velocemente.
Le valvole a farfalla sanitarie hanno un design semplice. Sono piccoli, leggeri e facili da usare.
Ti aiutano a controllare bene il flusso e a lavorare rapidamente.
Mancia:L'acciaio inossidabile è il materiale migliore per le valvole a farfalla sanitarie. Blocca i germi e mantiene il tuo sistema sicuro.
Scopo
Le valvole a farfalla sanitarie vengono scelte quando è necessario mantenere le cose pulite e sicure. Sono importanti nei sistemi in cui l'igiene è più importante.
Queste valvole sono realizzate per l'industria alimentare e farmaceutica. Ti aiutano a seguire rigide regole di pulizia.
Il loro design impedisce l'ingresso di germi. Puoi pulirli e disinfettarli facilmente, in modo da mantenerli sterili.
Le valvole a farfalla sanitarie sono realizzate per prodotti che le persone mangiano o utilizzano. Mantengono i liquidi puri e sicuri.
Li trovi dove la pulizia è molto importante. Altre valvole potrebbero non soddisfare queste rigide regole.
Il modo in cui sono costruiti e i materiali utilizzati li rendono diversi. Funzionano come le altre valvole ma si concentrano sul mantenere le cose pulite.
Quando scegli una valvola a farfalla sanitaria, dovresti pensare a molte cose:
Il tipo e il lavoro della valvola
Di cosa è fatto e se funziona con il tuo liquido
Quanta pressione e calore può sopportare
Quanto bene controlla il flusso e le sue dimensioni
Quanto è facile da pulire e prendersi cura
Se soddisfa le regole del settore
Com'è il tuo liquido, ad esempio quanto è denso o caldo
Ciò di cui hai bisogno per il tuo lavoro, come dove e come verrà utilizzato
La dimensione e il prezzo
Sicurezza e ambiente
Nota:La scelta del materiale giusto è molto importante. L'acciaio inossidabile dura a lungo e funziona bene con alimenti e medicine. Potresti utilizzare il PVC per lavori a bassa-pressione, ma l'acciaio inossidabile è il migliore per mantenere le cose pulite.
Una valvola a farfalla sanitaria ti consente di controllare il flusso, proteggere il tuo prodotto e soddisfare norme rigorose. Puoi fidarti di esso per mantenere il tuo processo sicuro e funzionante.
Costruzione di Valvole a Farfalla Sanitarie
Parti principali
Una valvola a farfalla sanitaria è composta da molte parti importanti. Ogni parte aiuta a mantenere le cose pulite e funzionanti. La tabella seguente mostra le parti principali e il modo in cui aiutano con l'igiene:
| Componente | Contributo alla funzione igienica |
|---|---|
| Corpo | Realizzato in acciaio inossidabile, resiste alla corrosione e alla contaminazione. |
| Disco | Controlla il flusso, realizzato con materiali igienici. |
| Gambo | Collega il disco all'attuatore, garantendo un funzionamento regolare. |
| Attuatore | Meccanismo di apertura e chiusura della valvola, studiato per una facile pulizia. |
| Posto a sedere | Forma una tenuta ermetica, realizzata in gomma-per uso alimentare per mantenere l'igiene. |
| Bulloni | Fissare il gruppo, generalmente in acciaio inossidabile per una maggiore durata. |
Il design del corpo diviso consente di smontare facilmente la valvola. Puoi pulire ogni parte, quindi i germi non crescono. Il disco si trova al centro e gira per aprire o chiudere il flusso. Questo design semplice significa che lo sporco ha meno posti dove nascondersi.
Mancia:Superfici lisce e forme semplici rendono la pulizia facile e veloce. Puoi mantenere il tuo sistema al sicuro senza molto lavoro.
Materiali
I sistemi sanitari necessitano di materiali resistenti e sicuri. La maggior parte delle valvole a farfalla sanitarie utilizza acciaio inossidabile per il corpo, il disco, lo stelo e i bulloni. L'acciaio inossidabile non reagisce con il tuo prodotto. Non arrugginisce e mantiene puri i liquidi. Il sedile tocca il liquido e utilizza gomma-per uso alimentare come EPDM o Buna-N. Queste gomme sono sicure per alimenti e medicinali. Durano a lungo e sopportano diverse temperature.
Ecco una tabella che mostra i materiali comuni e i relativi vantaggi:
| Tipo materiale | Vantaggi |
|---|---|
| Acciaio inossidabile (316) | Elevata resistenza alla corrosione, funziona con acidi e fluidi aggressivi, gestisce ampi intervalli di temperatura e pressione |
| EPDM | Rimane flessibile, resiste all'usura, sicuro per acidi e basi, funziona da -20 gradi F a 230 gradi F |
| Buna-N | Molto resistente, ottimo per gas e oli, funziona da -35 gradi F a 250 gradi F |
Una valvola a farfalla in acciaio inossidabile è resistente, sicura e facile da pulire. Puoi fidarti che proteggerà il tuo prodotto e seguirà rigide norme igieniche.
Funzionamento delle valvole a farfalla
Controllo del flusso
Le valvole a farfalla aiutano a spostare l'acqua e altri liquidi. Funzionano in molti posti. Il modo in cui lavorano è semplice ma forte. Quando giri la maniglia, il disco all'interno gira. Il disco poggia su un'asta e gira di un quarto di giro. Puoi aprire o chiudere la valvola molto velocemente. Se il disco è rettilineo al flusso, l'acqua si muove facilmente. Se si gira il disco lateralmente, il flusso si interrompe quasi completamente.
Le valvole a farfalla controllano la quantità di liquido in movimento.
Il disco gira per aprire o chiudere la valvola.
Ciò fa sì che la valvola funzioni rapidamente e mantenga bassa la pressione.
Puoi spostare il disco per far passare più o meno acqua.
Le nuove valvole a farfalla, come la Neles Neldisc, hanno forme speciali. Queste forme aiutano l'acqua a muoversi senza intoppi. Utilizzi meno energia perché c'è meno resistenza. Il flusso d'acqua regolare significa che hai bisogno di meno energia. Puoi anche controllare molto bene il flusso. Questo aiuta a fermare gli sbalzi improvvisi di pressione.
Forme speciali riducono la turbolenza e la pressione.
Un buon controllo del flusso impedisce grandi variazioni di pressione.
Il design riduce la resistenza, quindi risparmi energia.
Il quarto-giro ti consente di aprire o chiudere velocemente la valvola. È possibile impostare il disco con diverse angolazioni. Ciò ti consente di controllare la quantità di liquido che si muove. Puoi gestire l'acqua e gli altri liquidi con la massima attenzione.
L'apertura e la chiusura rapide fanno sì che le cose funzionino rapidamente.
Quando il disco è dritto, ottieni il massimo flusso.
È possibile impostare il disco ad angoli diversi per flussi diversi.
Le valvole a farfalla sono utilizzate in molti lavori. Nelle fabbriche di medicinali li usi per controllare i liquidi e mantenere le cose pulite. I produttori di alimenti li utilizzano per mantenere i prodotti buoni e uguali. I laboratori utilizzano valvole a farfalla per un lavoro accurato. I produttori di cosmetici li usano per mescolare e pulire. Le fabbriche chimiche li utilizzano per un dosaggio sicuro e preciso.
Nelle fabbriche di medicinali controlli i liquidi e blocchi i germi.
I produttori di alimenti mantengono i prodotti uguali e sicuri.
I laboratori si assicurano che i test siano uguali e puliti.
I produttori di cosmetici mescolano le cose nel modo giusto e si puliscono facilmente.
Le fabbriche chimiche sprecano meno e restano al sicuro.
Le valvole a farfalla ti aiutano a risparmiare energia e a lavorare meglio. Inoltre mantengono il tuo sistema sicuro.

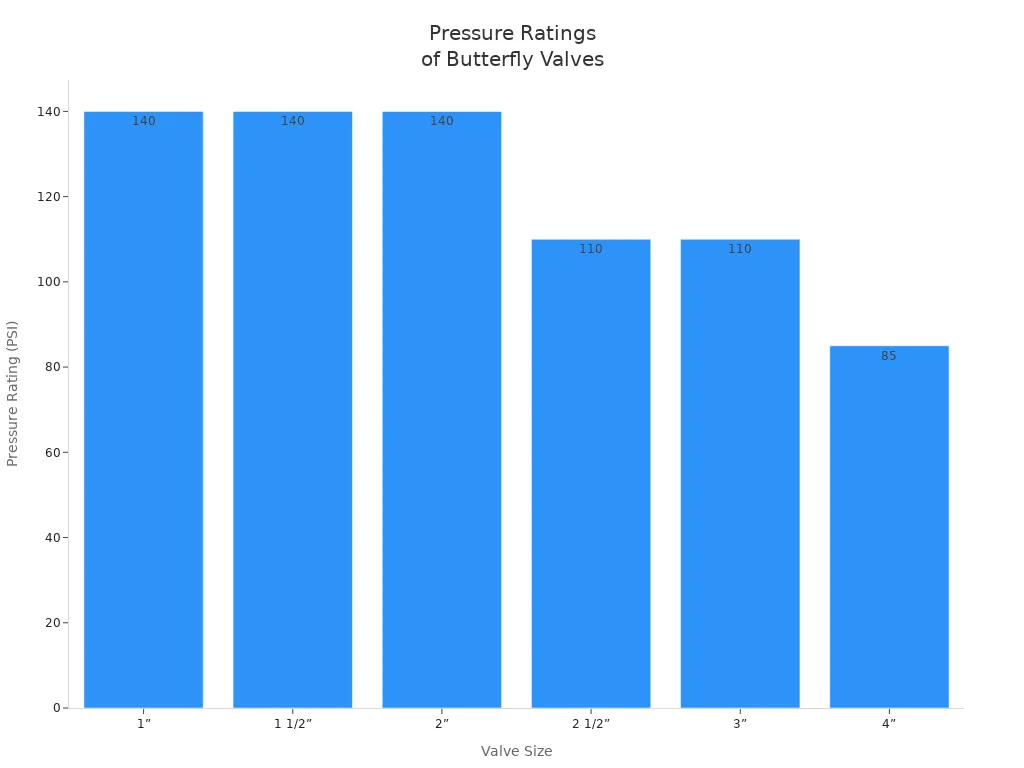

Ecco una tabella che mostra i valori di pressione per le diverse dimensioni della valvola:
| Misurare | Pressione nominale @70 F |
|---|---|
| 1" | 140PSI |
| 1 1/2" | 140PSI |
| 2" | 140PSI |
| 2 1/2" | 110PSI |
| 3" | 110PSI |
| 4" | 85PSI |
Suggerimento: è possibile utilizzare valvole a farfalla per acqua, succhi, latte, prodotti chimici e altro. Funzionano velocemente e sono facili da pulire. Questo li rende ottimi per i sistemi puliti.
Valvole a farfalla attuate
È possibile utilizzare le valvole a farfalla manualmente o con una macchina. Le valvole a farfalla manuali utilizzano una ruota, una manovella o una leva. Giri la maniglia per spostare il disco e controllare l'acqua. Funziona bene per luoghi piccoli o dove non c'è corrente.
Le valvole a farfalla attuate utilizzano un motore o un dispositivo pneumatico per spostare il disco. Controlli queste valvole con un interruttore o un computer. Le valvole attuate funzionano più velocemente e necessitano di meno riparazioni. Li usi in luoghi grandi dove hai bisogno di un controllo esatto.
Ecco una tabella che mette a confronto le valvole a farfalla manuali e attuate:
| Caratteristica | Valvole a farfalla manuali | Valvole a farfalla attuate |
|---|---|---|
| Operazione | Azionamento manuale- tramite rotella, manovella o leva | Controllato da un attuatore |
| Velocità | Bassa velocità operativa | Elevata velocità operativa |
| Manutenzione | Richiede più manutenzione | Generalmente-non richiede manutenzione |
| Idoneità | Adatto per sistemi remoti senza alimentazione | Ideale per il controllo di processo in varie applicazioni |
| Coppia | Coppia limitata, potrebbe richiedere un ingranaggio per valvole di grandi dimensioni | Maggiore coppia attraverso il riduttore negli attuatori |
Scegli le valvole a farfalla manuali per lavori semplici. Non hai bisogno di cambiamenti rapidi. Scegli le valvole a farfalla attuate per i lavori più grandi. Questi aiutano a controllare l'acqua in grandi luoghi come le fabbriche. Le valvole attuate ti aiutano a far funzionare il tuo sistema senza intoppi.
Nota: le valvole a farfalla attuate rendono il lavoro più veloce e preciso. Puoi controllare facilmente l'acqua e altri liquidi.
Una valvola a farfalla sanitaria consente di scegliere il controllo manuale o automatico. Puoi scegliere ciò che funziona meglio per il tuo lavoro. Questo ti aiuta a mantenere il tuo sistema pulito, sicuro e funzionante.
Caratteristiche sanitarie
Design pulito
Per i lavori puliti è necessaria una valvola a farfalla sanitaria. Le sue superfici lisce aiutano a impedire ai germi di nascondersi. Puoi pulire queste superfici velocemente. La valvola funziona con i sistemi Clean-In-Place e Sterilize-In-Place. Non è necessario smontarlo ogni volta che pulisci. Ciò fa risparmiare tempo e mantiene le cose in funzione. Puoi anche smontare la valvola per una pulizia profonda. Il design aiuta a fermare la contaminazione in luoghi puliti.
Le superfici lisce della valvola facilitano la pulizia.
I sistemi CIP e SIP consentono di pulire e sterilizzare rapidamente.
Puoi smontare la valvola per una pulizia più profonda.
Il design aiuta a mantenere i prodotti al sicuro nei lavori puliti.
Le fabbriche di cibo, bevande e medicinali utilizzano questo design pulito. Questi luoghi necessitano di norme igieniche molto rigide. La valvola ti aiuta a seguire queste regole. Mantiene i prodotti sicuri e puri.
Ecco una tabella con le certificazioni importanti per i lavori puliti:
| Certificazione | Descrizione |
|---|---|
| 3-A Norme sanitarie | Mostra che l'attrezzatura soddisfa le regole del design pulito. |
| Certificazione FDA | I materiali degli spettacoli sono sicuri per il contatto con gli alimenti. |
| Autorizzazione USDA | Soddisfa le norme per le attrezzature per carne e pollame. |
| Certificazione EHEDG | Soddisfa gli standard europei di ingegneria pulita. |
Manutenzione
È necessario che la valvola a farfalla sanitaria funzioni bene. La pulizia spesso impedisce la formazione di ruggine e danni. Utilizzare i prodotti e i metodi di pulizia giusti. Ciò mantiene la valvola sicura e funzionante. La disinfezione uccide germi e batteri. Lubrificare le parti mobili in modo che la valvola si muova senza intoppi. Controlla e cambia i lubrificanti in base a quanto utilizzi la valvola.
Pulisci spesso la valvola per evitare ruggine e danni.
Utilizzare detergenti approvati e spazzole morbide.
Disinfettare la valvola per uccidere i germi.
Lubrificare le parti mobili per un utilizzo sicuro.
Controllare e cambiare i lubrificanti quando necessario.
Se trovi un problema, ripara rapidamente la valvola. I problemi più comuni sono guasti all'attuatore e allo stelo o accumulo di sporco. È possibile risolverli lubrificando, allineando e pulendo. Questi passaggi aiutano a mantenere il sistema sicuro e pulito.
Ecco una tabella con i problemi comuni e come risolverli:
| Modalità di fallimento | Cause | Strategie di mitigazione |
|---|---|---|
| Guasti dell'attuatore e dello stelo | Lubrificazione insufficiente, cattivo allineamento, uso eccessivo, penetrazione di sporco | Lubrificare spesso, allineare le parti, limitare l'uso, controllare le guarnizioni |
| Accumulo di detriti e contaminanti | Tubi sporchi, tipo di fluido, ruggine e usura, cattiva pulizia | Ispezionare e pulire spesso, scegliere buoni materiali, installare correttamente |
È possibile pulire la valvola in tre modi:
Clean In Place: lava i liquidi detergenti attraverso la valvola senza smontarla.
Pulizia manuale: smontare la valvola e utilizzare una spazzola morbida e un detergente.
Sterilizzazione a vapore: utilizzare il vapore per uccidere i germi dopo la pulizia.
Suggerimento: pulisci e prenditi cura spesso della tua valvola. Ciò lo mantiene pronto per lavori puliti. Proteggi i prodotti e rispetti le rigide regole del settore.
Applicazioni nel settore farmaceutico e alimentare
Le valvole a farfalla sanitarie sono molto importanti nei lavori della medicina e del settore alimentare. Queste valvole sono necessarie per mantenere i prodotti sicuri e puliti. Il loro design ti aiuta a seguire rigide norme igieniche. Ciò impedisce ai germi di penetrare. Li usi per sistemi a bassa-pressione e liquidi fluidi. Queste valvole funzionano sia con liquidi che con gas in luoghi puliti.
Prodotti farmaceutici
Nelle fabbriche di medicinali devi seguire regole severe. Le valvole a farfalla sanitarie ti aiutano in questo. Hanno interni lisci che impediscono la crescita dei batteri. Utilizzi queste valvole per controllare il flusso di farmaci e sostanze chimiche. I materiali, come l'acciaio inossidabile, non arrugginiscono. Soddisfano gli standard sanitari 3A. Utilizzi queste valvole anche per prodotti chimici aggressivi.
Sei tu a controllare la quantità di farmaci o sostanze chimiche che si muovono.
Blocca i germi con superfici facili-da-pulire.
Soddisfi le norme di sicurezza FDA e 3A.
Utilizzi queste valvole per liquidi e gas nella produzione di medicinali.
Suggerimento: scegliere valvole con finiture lisce e guarnizioni resistenti. Ciò mantiene la tua medicina al sicuro.
Industria alimentare
Trovete valvole a farfalla sanitarie in molte fabbriche di alimenti e bevande. Queste valvole aiutano a mantenere il cibo al sicuro dai germi. Il loro design consente di interrompere rapidamente il flusso e pulirli facilmente. Questo è positivo per le piante alimentari molto attive. Li usi per latte, succo, acqua e altri liquidi sottili o medi. Le guarnizioni in acciaio inossidabile e sicure per gli alimenti- bloccano la ruggine e mantengono il cibo puro.
Ecco una tabella che mostra come queste valvole aiutano con la sicurezza alimentare:
| Caratteristica | Contributo alla sicurezza e alla conformità alimentare |
|---|---|
| Gestione igienica dei fluidi | Blocca i germi durante la lavorazione |
| Spegnimento-rapido | Mantiene il controllo nei luoghi affollati |
| Caduta di pressione minima | Aiuta il flusso e riduce il rischio di germi |
| Resistenza alla corrosione | Dura a lungo e non reagisce con il cibo |
| Processi di pulizia facili | Ti aiuta a seguire le norme igieniche |
Utilizzi queste valvole anche negli stabilimenti di bevande, nei caseifici e nei birrifici. Le loro robuste guarnizioni e le superfici lisce rendono la pulizia facile e veloce. Puoi fidarti di loro per mantenere cibi e bevande sicuri e di alta qualità.
Nota: le valvole a farfalla sanitarie funzionano meglio per liquidi a bassa-pressione e da fluidi a medi. Offrono un buon controllo del flusso e sono facili da pulire. Questo ti aiuta a seguire rigide regole su cibi e bevande.
Vantaggi delle valvole a farfalla sanitarie
Vantaggi
Le valvole a farfalla sanitarie apportano al tuo sistema molti vantaggi. Ti aiutano a risparmiare denaro e spazio nei lavori grandi e a bassa-pressione. Le loro piccole dimensioni consentono loro di adattarsi a spazi ristretti. Puoi inserirli e usarli senza troppi problemi. Questo ti fa risparmiare tempo e lavoro.
La forma semplice significa che non li aggiusti spesso.
Puoi configurarli e usarli velocemente.
Hanno bisogno di poca forza per girare, quindi sono facili.
Puoi aggiungere macchine per risparmiare energia.
Puoi smontarli per una rapida pulizia o fissaggio.
Le maniglie sono robuste e durano a lungo.
Puoi spostare la valvola un po' alla volta per un migliore controllo.
Buone guarnizioni e piastre in gomma durano più a lungo e funzionano bene.
Le parti in acciaio e gomma sono adatte agli alimenti.
Nei lavori puliti, dove è necessario bloccare i germi e seguire regole rigide, le valvole a farfalla tri-clamp sono molto utilizzate.
Ecco una tabella con alcuni vantaggi principali:
| Vantaggio | Descrizione |
|---|---|
| Risparmio sui costi | Le valvole a farfalla sanitarie consentono di risparmiare denaro nei sistemi grandi e a bassa-pressione. |
| Design compatto | Le loro dimensioni ridotte sono ideali per luoghi con poco spazio. |
Confronto con altre valvole
Potresti chiedere in che modo le valvole a farfalla sono diverse dalle valvole a sfera o a membrana. Le valvole a farfalla solitamente costano meno, soprattutto quando sono di grandi dimensioni. Le loro parti semplici li rendono facili da inserire e da curare. Le valvole a farfalla stile wafer si adattano a spazi ridotti nelle tubazioni e consentono di risparmiare spazio.
| Caratteristica | Valvole a farfalla (stile wafer) | Altri tipi di valvole (ad es. Valvole a sfera) |
|---|---|---|
| Efficienza dei costi | Più economici perché semplici | Costano di più perché sono più complessi |
| Risparmio di spazio- | Piccolo e si adatta a posti stretti | Più grande e necessita di più spazio |
| Facilità di installazione | Facile da posizionare tra le flange dei tubi | Può essere più difficile da installare |
Le valvole a farfalla costano meno rispetto ad altri tipi, soprattutto per tubi di grandi dimensioni.
Le valvole a farfalla stile wafer sono economiche e piccole.
Le valvole a membrana sono facili da pulire e non perdono, ma le valvole a farfalla potrebbero lasciare del liquido dietro.
Molte valvole sanitarie, come le valvole a farfalla, si smontano per facilitarne la pulizia.
Le valvole a farfalla sono note per essere economiche, facili da usare e semplici da pulire. Puoi contare su di loro per la maggior parte dei lavori puliti, soprattutto se hai bisogno di risparmiare spazio e denaro.
Usi una valvola a farfalla sanitaria per mantenere le cose al sicuro. Il suo design pulito e i componenti robusti ti aiutano a seguire regole severe. Puoi controllare la quantità di liquido che si muove, così il tuo prodotto rimane buono e sicuro.
La piccola valvola è facile da inserire e pulire.
Risparmi tempo e sprechi meno perché la valvola funziona bene.
L'acciaio inossidabile e la gomma-per alimenti impediscono l'ingresso di germi.
| Settore industriale | Fattori chiave | Tendenze e innovazioni |
|---|---|---|
| Cibo e bevande | Sicurezza alimentare, domanda dei consumatori | Valvole sanitarie avanzate, sostenibilità |
| Farmaceutico | Integrità del farmaco, norme igieniche | Nuovi design delle valvole, materiali migliori |
Scegliere la valvola sanitaria giusta aiuta il tuo settore a rimanere sicuro e a lavorare bene.
Domande frequenti
Cosa rende una valvola a farfalla sanitaria diversa da una normale valvola a farfalla?
Si utilizza una valvola a farfalla sanitaria quando è necessaria un'elevata pulizia. Le sue superfici lisce e le guarnizioni speciali ti aiutano a pulirlo facilmente. Questa valvola soddisfa le rigide norme igieniche per alimenti e medicinali.
Come si pulisce una valvola a farfalla sanitaria?
Puoi pulirlo con Clean-In-Place (CIP) o smontandolo. Utilizzare detergenti approvati e spazzole morbide. Segui sempre le regole di pulizia del tuo settore per mantenere il tuo sistema sicuro.
È possibile utilizzare una valvola a farfalla sanitaria per liquidi densi?
Puoi usarlo per fluidi a viscosità da bassa- a media-. Per liquidi molto densi o appiccicosi potrebbe essere necessario un tipo di valvola diverso. Verificare sempre le esigenze di portata del prodotto prima di scegliere.
Quanto dura una valvola a farfalla sanitaria?
Puoi aspettarti che duri molti anni se lo pulisci e lo mantieni spesso. L'acciaio inossidabile e la gomma-per uso alimentare resistono alla ruggine e all'usura. I controlli regolari ti aiutano a individuare tempestivamente i problemi.
